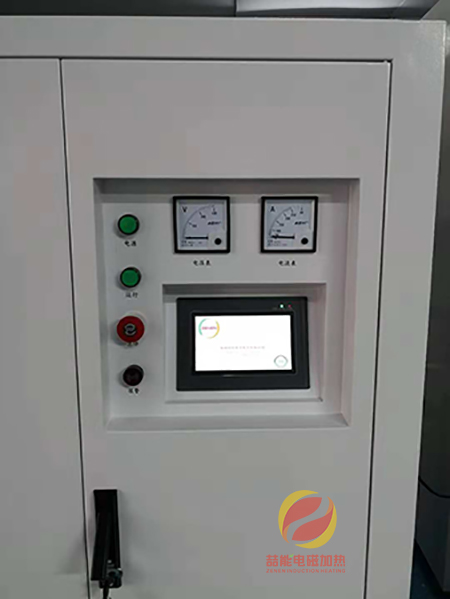

1.首先介紹下我們機器的操控面板，這個面板上主要是一塊PLC觸控顯示屏，和電源、運行指示燈，以及急停按鈕和報警蜂鳴器。較大功率的供暖柜還配有電壓表和電流表，一些小功率供暖柜沒有配備這兩個電壓電流表，主要是因?yàn)榭臻g的關系，不影響使用。

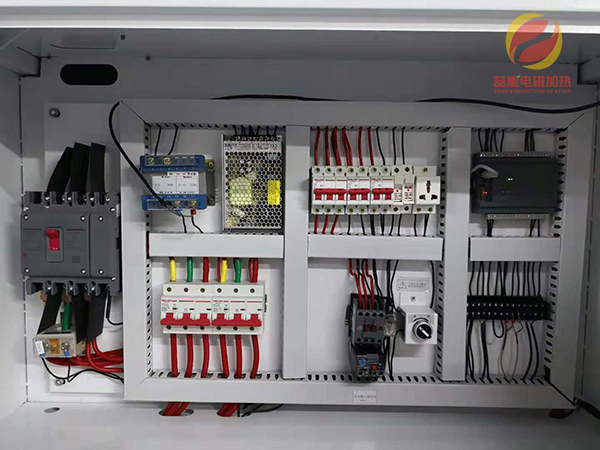

2.接下來介紹下操作流程，喆能的智能控制供暖柜在操作上非常的簡單，在水電都安裝到位后，只要接通柜內所有開關，檢查釋放急停按鈕，然后根據PLC觸控顯示屏的提示就可以完成操作了。

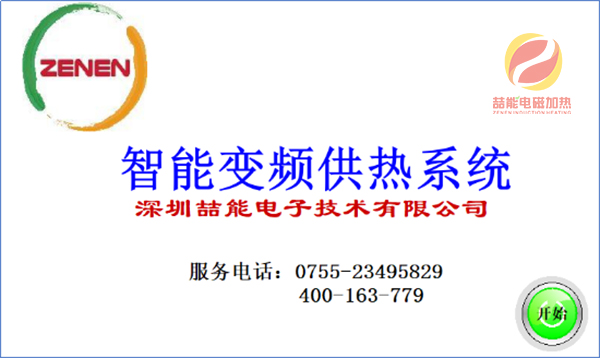

3.PLC觸控顯示屏也設計得盡量人性化，操作簡便。供暖柜啟動后首先進入的是初始頁面，點擊“開始”就可以了。

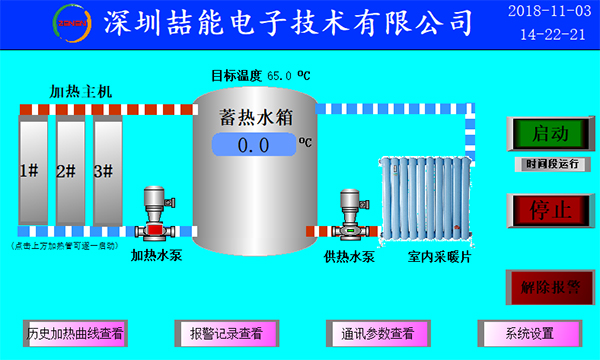

4.之后就進入了控制系統的主界面， 這里以三管加熱器為例，單管、兩管或更多臺的類似。

?屏幕中間為系統示意圖，右邊為系統啟動與停止按鈕。點擊“啟動”后，系統將先運行水泵，隨后流量開關自動吸合，在溫度條件滿足及時間段未設置的情況下，3個加熱管將逐一啟動，并在屏幕上點亮提示。

?若加熱器有任何故障，或急停按鈕及手動旋鈕誤按下，屏幕下方會有提示并報警，臨時停止報警音可以按“解除報警”按鈕。

?屏幕下方有“歷史加熱曲線查看”、“報警記錄查看”、“通訊參數查看”及“系統設置”等功能供信息查詢及設置。目標溫度及時間段設置在“系統設置”里。

?如果設置了時間段運行，主屏幕上也會有時間段啟動的提示。

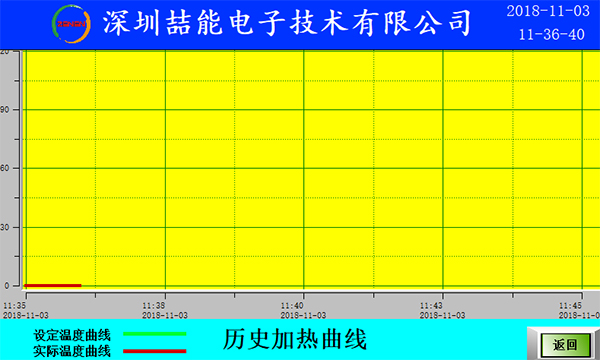

5.點擊“歷史加熱曲線查看”，就進入相應的畫面，這里可以看到系統在各時間的溫度變化情況。“返回”按鈕可返回主界面。

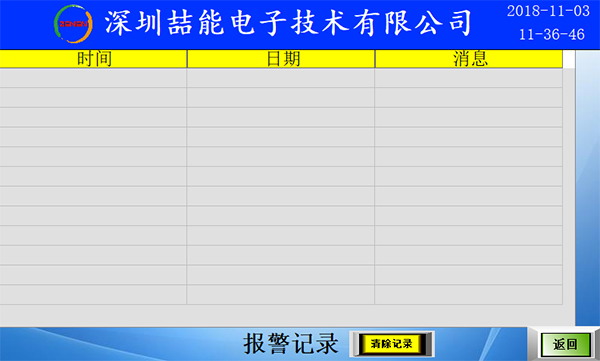

6.在“報警記錄查看”里，可以查看到各次報警的詳細記錄和說明。記錄太多的話也可以將歷史記錄清除。

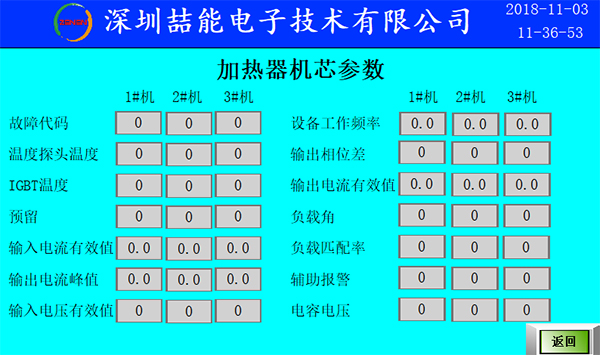

7.進入“通訊參數查看”界面后，在此界面可顯示供暖柜內各加熱機芯的故障代碼及運行參數，當遇到故障或問題時，可將此界面提供給廠家以供維護。“返回”按鈕可返回主界面。

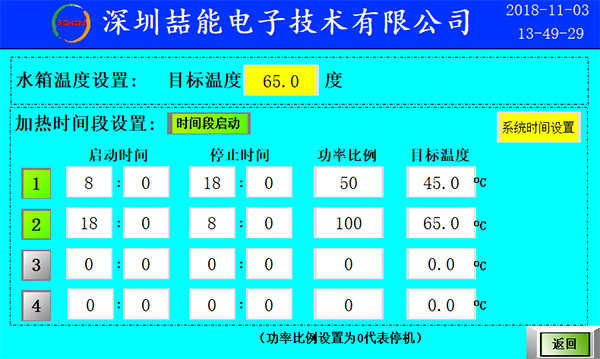

8.在“系統設置”里，可以設置水箱的目標溫度，系統時間和時間段設置。

?上方為目標溫度設置。

?右方有系統時間設置，可校準當前時間和屏幕時間。

?為避開用電高峰和節約用電，用戶可以設置某一時間段內加熱設備工作的輸出功率大小及供熱溫度高低。此處所設置的目標溫度優先于“溫度設置”里所設定的目標值。左側“1”、“2”、“3、4”按鍵變綠為該時間段生效，否則將忽略。另外“時間段啟動”必須點亮，點亮后在主界面上會有時間段啟動的提示。

以上就是喆能供暖柜的操作說明，其他詳細資料可以查看說明書或我們的公司網站。
