因為喆能公司電磁加熱器按鍵顯示盒是顯示加熱器工作狀態的眼睛,出現故障的話,會在面板顯示器顯示故障代碼,只要對照故障代碼表就能非常容易的判斷故障原因。
為了以后工作方便,不管是做業務還是做生產都需要了解其含義,現將按鍵顯示盒的使用介紹如下的功能鍵以及使用方法。 具體操作如下

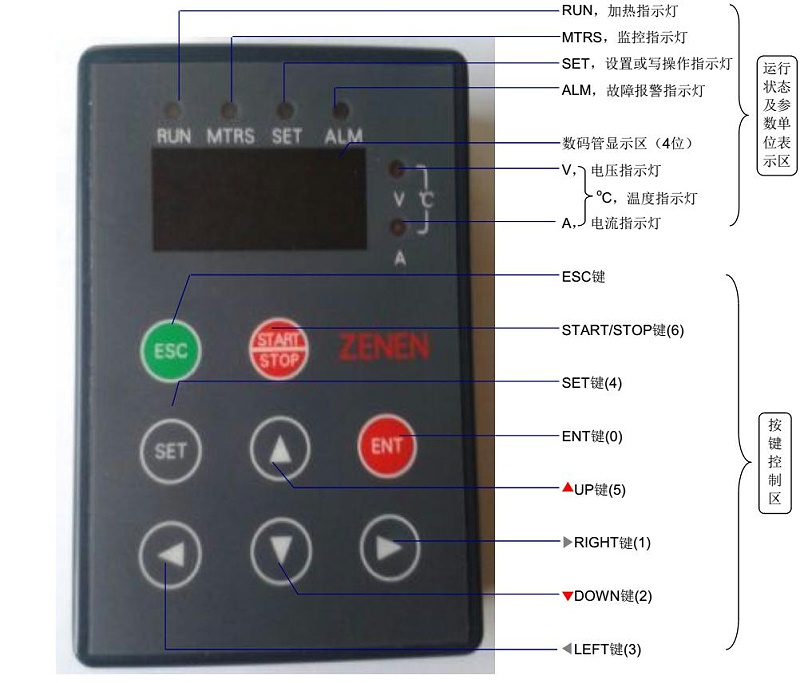

    1、面板圖及定義

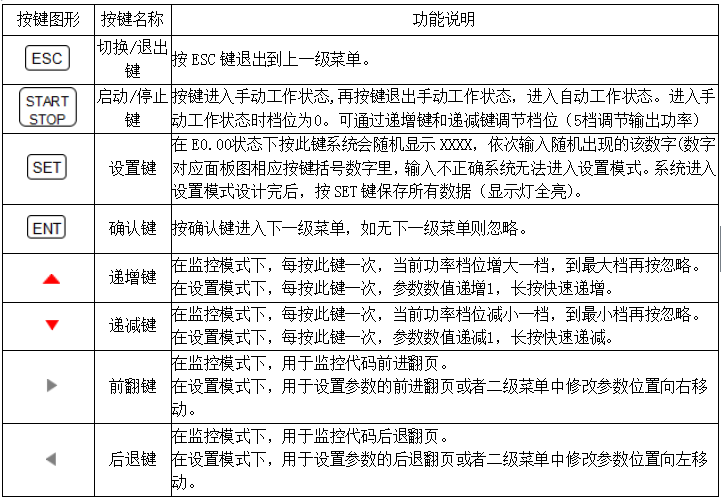

2、按鍵功能定義


    3、運行指示燈定義
|
                        符號 |
                        狀態 |
                        電源當前狀態說明 |
|
                        RUN |
                        亮 |
                        加熱指示燈,加熱時指示燈長亮 |
|
                        滅 |
                        停機狀態、非加熱時指示燈滅 | |
|
                        MTRS |
                        亮 |
                        指示燈長亮,顯示當前為監控狀態 |
|
                        滅 |
                        非監控狀態 | |
|
                        SET |
                        亮 |
                        在非鎖定狀態下按設置鍵進入設置狀態,指示燈長亮 |
|
                        閃爍 |
                        在設置狀態下執行參數修改寫操作時,RUN,MTRS,SET,ALM 指示燈閃爍一次 | |
|
                        滅 |
                        非設置狀態 | |
|
                        ALM |
                        亮 |
                        電源故障或者異常 |
|
                        滅 |
                        電源無故障或無異常 |
    4、參數指示燈定義
|
                        單位符號 |
                        表示單位 |
                        說明 |
|
                        V |
                        V |
                        電壓單位:伏特 |
|
                        A |
                        A |
                        電流單位:安培 |
|
                        V+A |
                        oC   |
                        溫度單位:攝氏度 |
|
                        單位燈全滅 |
                        無 |
                        無單位或者不能顯示的單位(Hz、uH、uS等) |
    5、4位數碼管顯示說明
    操作面板上設有4位9段LED數碼管,可以顯示默認模式、監控模式、設置模式、功率檔位、異常代碼等。
    監控模式下:用Lx.xx來表示當前檔位,用Fx.xx來表示所監控的代碼號,用Ex.xx來表示故障代碼。設置模式用Px.xx來表示該參數的代碼。

|
                        模式 |
                        一級菜單 |
                        二級菜單 |
|
                        監控模式 |
                        L0.0X/LH.0X及Fx.xx:監控代碼號,通過前翻及后退鍵可以進入相應的監控碼位置,按確認鍵進入該代碼下二級顯示(顯示該代碼的值) |
                        在LH.0X顯示狀態下,按遞增遞減鍵可以調整當前檔位,按確認鍵確認所調檔位,再按ESC鍵退出到一級,顯示調整后的當前檔位 |
|
                        設置模式 |
                        Px.xx:設置參數號,通過前翻及后退鍵可以進入相應的參數位置,按確認鍵進入該參數二級顯示 |
                        顯示相應參數的值,通過遞增或遞減鍵更改對應參數,按SET鍵保存修改結果,按ESC鍵放棄修改并退出 |
    注:監控模式下除了可以調整加熱檔位大小,其它參數只能查看,不能修改。
    設置模式下,菜單的逐級進入要使用確認鍵,逐級退出要使用ESC鍵。


    每個參數值的修改,包括檔位調整均需按設置鍵后修改才能生效。
    6、監控代碼定義
    除第一個監控代碼“當前功率”檔位調整外,其它監控代碼供調試、維修及電源廠家專業人員使用。進入監控模式后,MTRS燈亮,數碼管顯示L0.0X,按前翻鍵依次顯示表中后續監控代碼。

|
                        監控代碼 |
                        描述 |
                        單位 |
|
                        L0.0X/LH.0X |
                        顯示當前工作檔位,X為0~5之間的一個數字 |
                        系統默認分別為目標功率的0%、30%、50%、70%、85%和100%  如是模擬量程線性調節   |
|
                        E0.XX |
                        顯示當前故障代碼,無故障則顯示E0.00 |
                        正常情況下顯示E0.00 |
|
                        F0.01 |
                        顯示當前故障代碼,無故障則顯示E0.00 |
                        正常情況下顯示E0.00 |
|
                        F0.02 |
                        按確認鍵顯示線圈溫度(低于25o C都是顯示24o                        C)   |
                        oC   |
|
                        F0.03 |
                        按確認鍵顯示IGBT1的溫度(顯示散熱片表面溫度) |
                        oC   |
|
                        F0.04 |
                        按確認鍵顯示IGBT2的溫度(顯示散熱片表面溫度) |
                        oC   |
|
                        F0.05 |
                        按確認鍵顯示火線平均電流有效值 |
                        A |
|
                        F0.06 |
                        按確認鍵顯示線圈電流峰值 |
                        A |
|
                        F0.07 |
                        按確認鍵顯示輸入線電壓有效值 |
                        V |
|
                        F0.08 |
                        按確認鍵顯示當前工作頻率 |
                        kHz |
|
                        F0.09 |
                        按確認鍵顯示當前電流與電壓相位差值(≥3.5uS) |
                        uS |
|
                        F0.10   |
                        按確認鍵顯示當前線圈電流峰值限值 |
                        A |
|
                        F0.11 |
                        按確認鍵顯示負載角(22度以下比較理想) |
                        度 |
|
                        F0.12 |
                        按確認鍵顯示等效負載匹配百分比 |
                        % |
|
                        F0.13 |
                        故障“輔助參數” |
                        見“輔助參數”   |
|
                        F0.14 |
                        按確認鍵顯示諧振電容電壓,按ESC鍵返回顯示F0.13 |
                        V |
    7、設置參數說明:
    所有的參數在出廠前已經過精心配置,用戶無需更改設置參數,請勿私自進入設置模式修改其參數。進入設置模式后(進設置模式見前面設置鍵功能定義),SET燈亮,顯示P0.01,用前翻后退鍵可以移動到其它幾個參數號位置。

    8、故障代碼定義
    在監控模式下,如果電源出現故障,數碼管顯示故障代碼為E0.XX。如果要查看監控狀態下的其它參數,直接按前翻后退鍵即可。

|
                        故障代碼 |
                        描述 |
                        故障范圍 |
                        排查方法 |
|
                        E0.01 |
                        低壓 |
                        輸入線電壓低于323V |
                        將輸入電壓調整為380V±15% |
|
                        E0.02 |
                        高壓 |
                        輸入線電壓高于440V |
                        將輸入電壓調整為380V±15% |
|
                        E0.03 |
                        輸入缺相 |
                        1 .                         輸入3根火線缺相
                        2 .                         控制板或AI板不良   |
                        1. 檢查輸入火線
                        2. 更換控制板或AI                        板   |
|
                        E0.04 |
                        輸入電壓無反饋 |
                        控制板或AI板不良 |
                        更換控制板或AI板 |
|
                        E0.05 |
                        線圈溫度傳感器短路 |
                        線圈溫度傳感器短路 |
                        測量溫度傳感器是否良好 |
|
                        E0.06 |
                        線圈溫度傳感器開路 |
                        1、線圈溫度傳感器開路
                        2、溫度傳感器沒插 |
                        1、溫度傳感器是否良好
                        2、連接線是否良好 |
|
                        E0.07 |

                        線圈高溫 |
                        1、線圈高溫
                        2、線圈溫度傳感器不良 |
                        1、線圈散熱風扇是否良好工作,接線頭是否制作良好
                        2、更換線圈溫度傳感器 |
|
                        E0.08 |
                        線圈溫度傳感器失效 |
                        1、線圈溫度傳感器不良
                        2、線圈溫度傳感器脫落 |
                        1、更換線圈溫度傳感器
                        2、重裝線圈溫度傳感器 |
|
                        E0.09 |
                        IGBT溫度傳感器短路 |
                        IGBT溫度傳感器短路 |
                        測量溫度傳感器是否良好 |
|
                        E0.10 |
                        IGBT溫度傳感器開路 |
                        1、IGBT溫度傳感器開路 |
                        1、測量溫度傳感器是否良好 |
|
                        2、溫度傳感器沒插 |
                        2、連接線是否良好 | ||
|
                        E0.11 |
                        IGBT溫度過高 |
                        1、IGBT高溫 |
                        1、IGBT散熱風扇是否良好工作,通風是否正常。 |
|
                        2、IGBT溫度傳感器不良 |
                        2、更換IGBT溫度傳感器 | ||
|
                        E0.12 |
                        負載開路 |
                        1、線圈連接不良 |
                        1、連接好線圈端子 |
|
                        2、IGBT驅動線連接不良 |
                        2、檢查IGBT驅動線連接是否良好 | ||
|
                        3、IGBT驅動板不良 |
                        3、測試IGBT驅動板 | ||
|
                        4、電感量過大 |
                        4、減少電感量 | ||
|
                        E0.13 |
                        負載短路 |
                        1、線圈短路 |
                        1、檢查線圈端子 |
|
                        2、IGBT短路 |
                        2、檢查IGBT | ||
|
                        3、電感量過小 |
                        3、增加電感量 | ||
|
                        E0.14 |
                        通訊連接異常 |
                        1、通訊連接線不良 |
                        1、檢查通訊連接線是否良好 |
|
                        2、控制板或AI板不良 |
                        2、更換控制板或AI板 | ||
|
                        E0.15 |
                        主控電源異常 |
                        控制板電源部分異常 |
                        檢測控制板電源輸出是否正常 |
|
                        E0.16 |
                        內存讀取錯誤 |
                        控制板不良 |
                        更換控制板 |
|
                        E0.17 |
                        通訊數據錯誤 |
                        1、通訊上位機沒有傳輸正確數據 |
                        1、根據通訊協議調整上位機通訊內容 |
|
                        2、控制板不良 |
                        2、更換控制板 | ||
|
                        E0.18 |
                        工作時間滿 |
                        工作時間達到滿額(如設定此功能) |
                        輸入密碼解鎖 |
|
                        E0.19 |
                        加密芯片錯誤 |
                        加密芯片失效 |
                        更換加密芯片 |
    輔助參數表
|
                        輔助參數 |
                        參數定義 |
                        原因分析 |
                        處理方法 |
|
                        "0" |
                        正常 |
                        查看第 1                        項故障代碼參數是否異常,根據故障表處理  | |
|
                        "1 " |
                        線圈電流保護 |
                        1、
                        線圈感量小
                        2、
                        負載匹配率低 |
                        1、
                        增加匝數或減少距離
                        2、
                        負載高溫失磁 |
|
                        "2 " |
                        電容電壓超限 |
                        1、
                        感量過大
                        2、
                        所選機型不合適 |
                        1、
                        減小感量
                        2、
                        選擇耐壓值大的機型 |
|
                        "3 " |
                        電流相位過小 |
                        負載匹配率過大
                        線圈打火 |
                        增加線圈與負載的距離
                        檢查并處理打火的部位 |
|
                        "4 " |
                        啟動時電流檢測丟失 |
                        電流檢測電路故障,伴隨有故障報警                        12    |
                        檢查電流檢測電路虛焊、漏焊、錯焊或元器件失效 |
|
                        “5 ” |
                        工作時電流檢測丟失 |
                        電流檢測電路故障 |
                        檢查電流檢測電路虛焊、漏焊、錯焊或元器件失效 |
|
                        "6 " |
                        短路保護 |
                        1、
                        線圈打火
                        2、
                        IGBT 短路                           |
                        1、檢查線圈是否打火

                        2、檢查                        IGBT 是否短路  |
|
                        “7 ” |
                        線圈電流為
                        0
                               |
                        主控板電流檢測的電阻虛焊或者啟動頻率設置過高 |
                        將主控板發回我司更換或者調整啟動頻率 |
    注意:重復起動,電流上去了又掉下來再次上去,采取下面步驟排除:
    1、線圈打火,(打火不嚴重時把檔位調小不會出現重復起動)找出打火處做好絕緣處理。
    2、風扇短路,排除壞的風扇。
    3、起動頻率不對, 重燒頻率。
    以上為喆能電子電磁加熱器按鍵顯示盒操作面板的使用及參數定義。希望能夠幫助到大家更好的應用喆能電子智能產品。
