下面為大家介紹喆能電子公司電磁加熱器按鍵顯示盒的功能鍵以及使用方法

具體操作如下

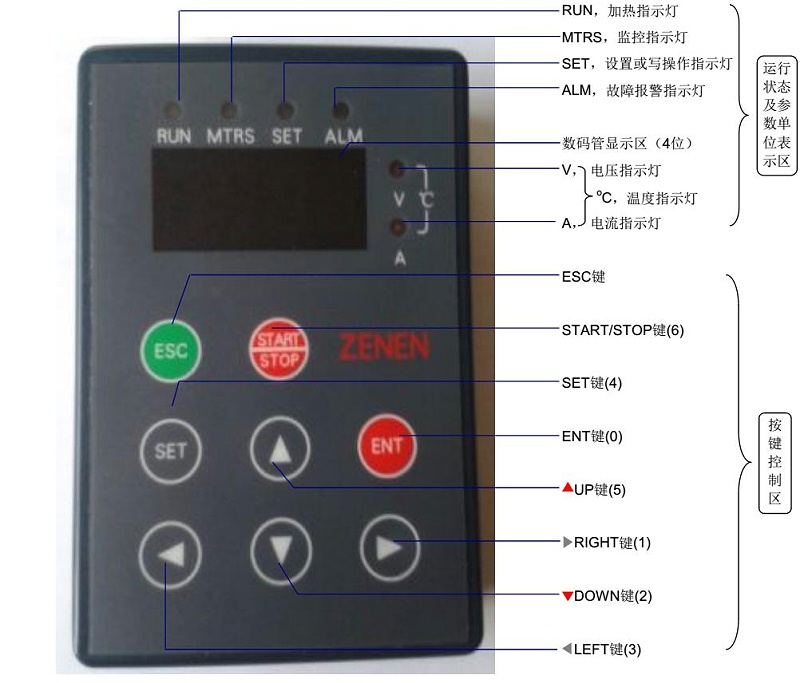

1、面板圖及定義

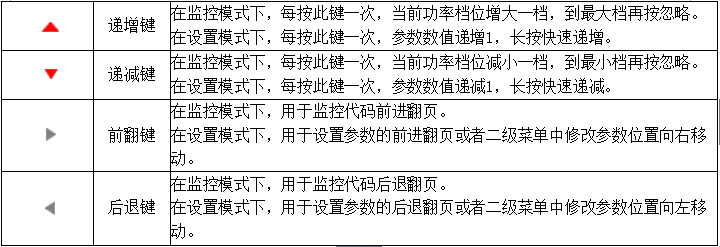

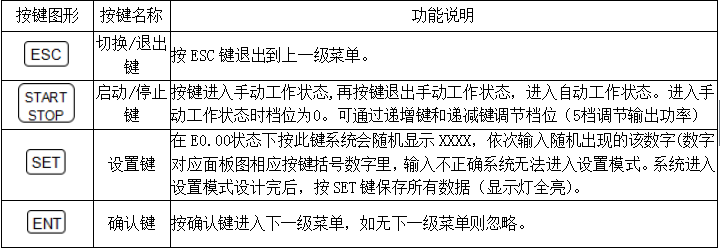

2、按鍵功能定義

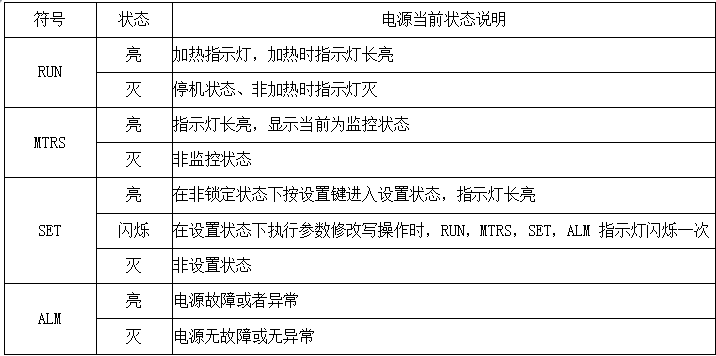

3、運行指示燈定義

4、參數指示燈定義

5、4位數碼管顯示說明

操作面板上設有4位9段LED數碼管，可以顯示默認模式、監控模式、設置模式、功率檔位、異常代碼等。

監控模式下：用Lx.xx來表示當前檔位，用Fx.xx來表示所監控的代碼號，用Ex.xx來表示故障代碼。設置模式用Px.xx來表示該參數的代碼。

注：監控模式下除了可以調整加熱檔位大小，其它參數只能查看，不能修改。

設置模式下，菜單的逐級進入要使用確認鍵，逐級退出要使用ESC鍵。

每個參數值的修改，包括檔位調整均需按設置鍵后修改才能生效。

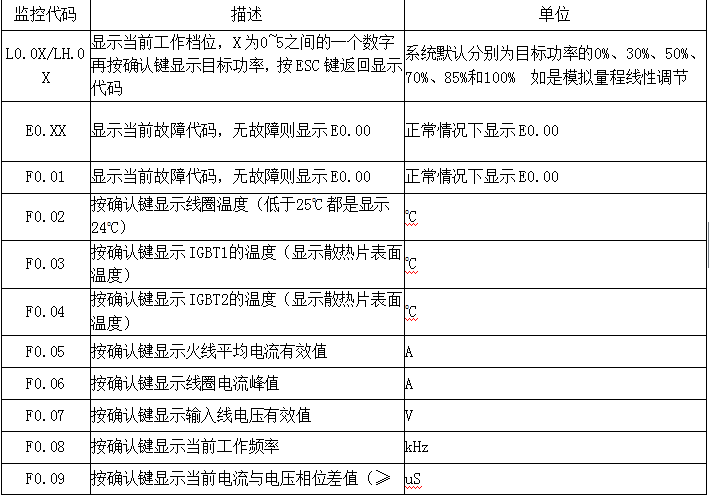

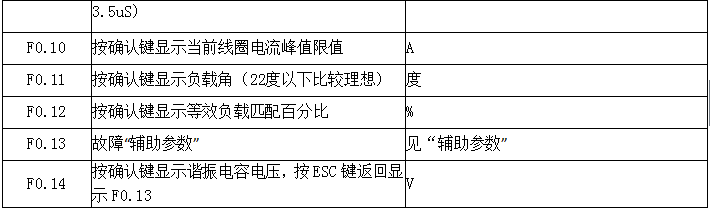

6、監控代碼定義

除第一個監控代碼“當前功率”檔位調整外，其它監控代碼供調試、維修及電源廠家專業人員使用。進入監控模式后，MTRS燈亮，數碼管顯示L0.0X，按前翻鍵依次顯示表中后續監控代碼。

7、設置參數說明：

所有的參數在出廠前已經過精心配置，用戶無需更改設置參數，請勿私自進入設置模式修改其參數。進入設置模式后（進設置模式見前面設置鍵功能定義），SET燈亮，顯示P0.01,用前翻后退鍵可以移動到其它幾個參數號位置。

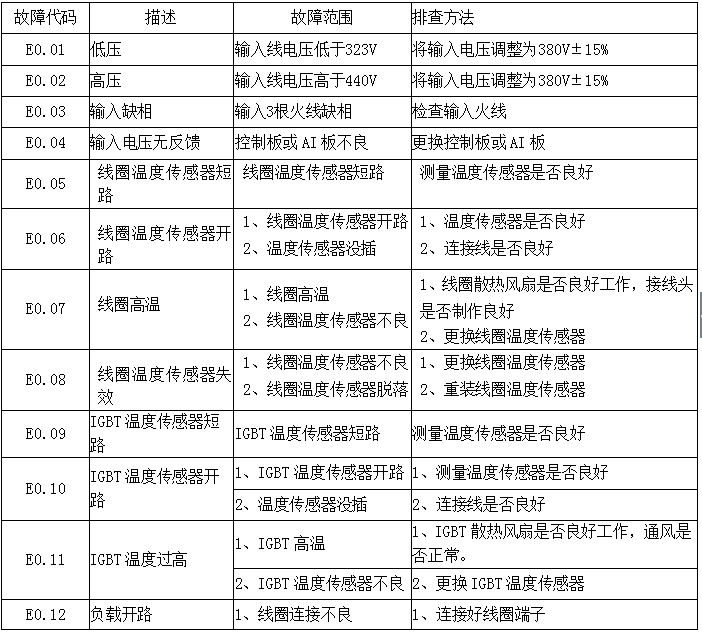

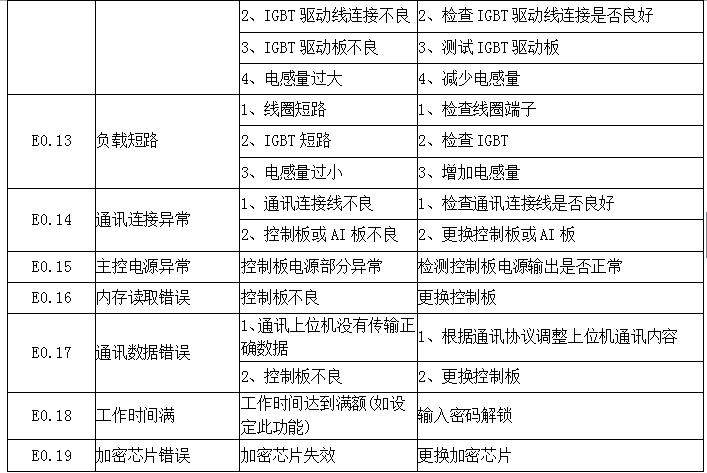

8、故障代碼定義

在監控模式下，如果電源出現故障，數碼管顯示故障代碼為E0.XX。如果要查看監控狀態下的其它參數，直接按前翻后退鍵即可。

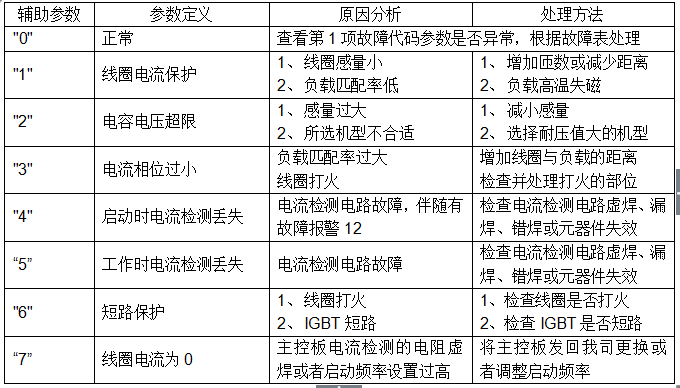

輔助參數表

以上為喆能電子按鍵顯示盒操作面板的使用及參數定義。希望能夠幫助到大家更好的應用喆能電子電磁加熱產品。
