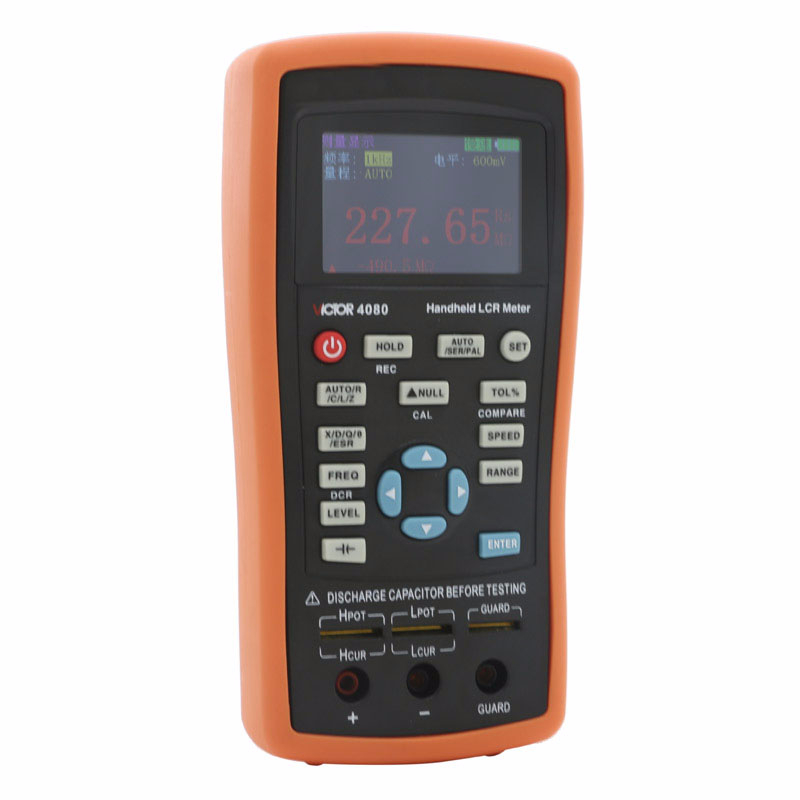

數字電橋又稱LCR Meter，有手持式和臺式，用于測量電阻、容值、線圈感量和阻抗，為電磁加熱應用的常用測量儀表
4000-163-779
|
功能 |
|||||
|
測試參數 |
主參數：L/C/R/Z；副參數：D/Q/θ/ESR |
||||
|
等效方式 |
串聯/并聯 |
||||
|
參數及等效模式 |
手動/自動 |
||||
|
量程方式 |
自動 |
||||
|
測試端配置 |
三端、無端 |
||||
|
測試速度 |
4次/秒，1.5次 /秒 |
||||
|
校準功能 |
短路、開路 |
||||
|
極限 |
TH2822A |
1%，5%，10%， 20% |
|||
|
測試輸入保護保險絲 |
0.1A/63V |
||||
|
通訊接口 |
Mini-USB（虛擬串口） |
||||
|
測試信號 |
|||||
|
信號頻率 |
TH2822A |
100Hz,*120Hz，1KHz，10KHz |
|||
|
測試信號電平 |
0.6Vrms |
||||
|
信號源輸出阻抗 |
100Ω |
||||
|
顯示 |
|||||
|
顯示器 |
LCD主、副參數雙顯示 |
||||
|
背光（TH2822無背光） |
電源供電；背光打開后15秒亮度減弱，30秒后自動關，外部電源供電：背光 ×× 打開后，常亮至手動關閉 |
||||
|
讀數 |
主參數最大讀數40000字；副參數D/Q/θ最小分辨率 0.0001 |
||||
|
最高測量準確度 |
0.25%（詳見準度指標） |
||||
|
主參數顯示范圍、分辨率 |
見精度指標 |
||||
|
副參數 |
|
顯示范圍 |
分辨率 |
||
|
ESR |
0.0000Ω--999.9Ω |
0.0001Ω |
|||
|
D |
0.0000--9.999 |
0.0001 |
|||
|
Q |
0.0000-9999 |
0.0001 |
|||
|
θ |
-179.9°--179.9° |
-0.01° |
|||
|
供電 |
|||||
|
電池型號 |
TH2822A |
LEC 6LR61.9V堿性電池 |
|||
|
AC電源適配器 |
輸入：220V（1±10%），50Hz （1±5%） 輸出：12V-15V DC |
||||
|
工作電流（不開背光） |
最大28mA 典型;25mA（@1KHz，100Ω 負載） |
||||
|
待機（關機）電流 |
最大2?A（非充電類型） |
||||
|
電池工作壽命 |
TH2822A |
典型：16h，新堿性電池，背光關 |
|||
|
自動關機設定（電池工作有效） |
5min/15min/30min/60min/OFF可設定：出廠默認5min |
||||
|
電池低電壓指示 |
電池電壓低于6.8V時，指示低電壓 |
||||
電磁加熱所需要量取的感量，應該是帶載狀態下的電感量。根據電磁加熱器的電路特點，選用串聯制式、1KHz或10KHz頻率段，以及合適的量程進行測定。
